¿Qué es un blower door test?

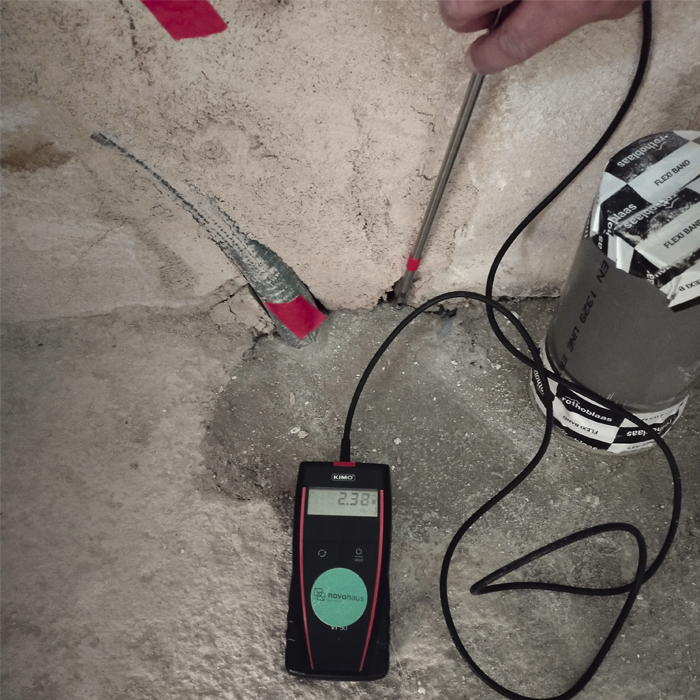

El blowerdoor test es un ensayo que nos permite medir la estanqueidad de los edificios además de ayudarnos a encontrar las infiltraciones con la ayuda de anemómetros, cámaras termográficas o gas trazador. Cuando queremos certificar una vivienda Passivhaus es imprescindible realizarlo ya que es uno de los documentos de demuestra la buena ejecución.

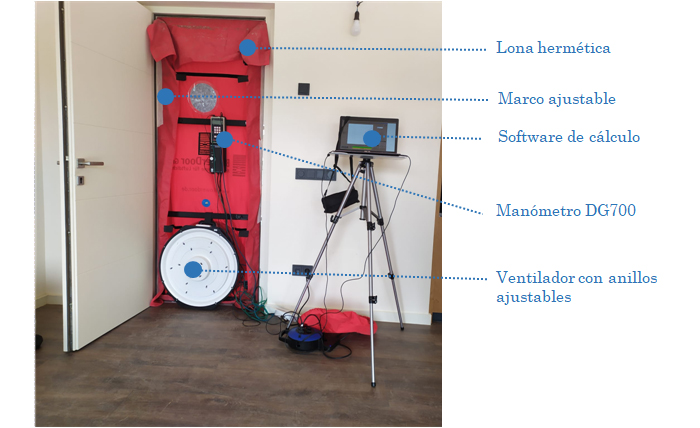

Imagen del blowerdoor en fase de obra de una rehabilitación de vivienda en La Garriga
La manera de hacer el ensayo está regulada por la norma UNE-EN ISO 9972:2019 Prestaciones térmicas de la permeabilidad al aire de los edificios. Método de presurización con ventilador.
En el ensayo se establece una diferencia de presión de 50Pa en el interior del edificio respecto a la presión atmosférica de 1atm. Al crear tanto la depresión como la sobrepresión en el interior del edificio se simula aproximadamente el efecto de un viento en la fachada de 30 km/h. Durante el ensayo el software nos determina una curva con los datos de infiltración a diferentes presiones y el resultado n50 final es una media.
El ventilador se instala en una puerta con una lona hermética y se mide el caudal en m3 que pasa por el ventilador a través de un manómetro y se registran los datos en un software. Obtenemos las renovaciones hora dividiendo este caudal entre el volumen del edificio.

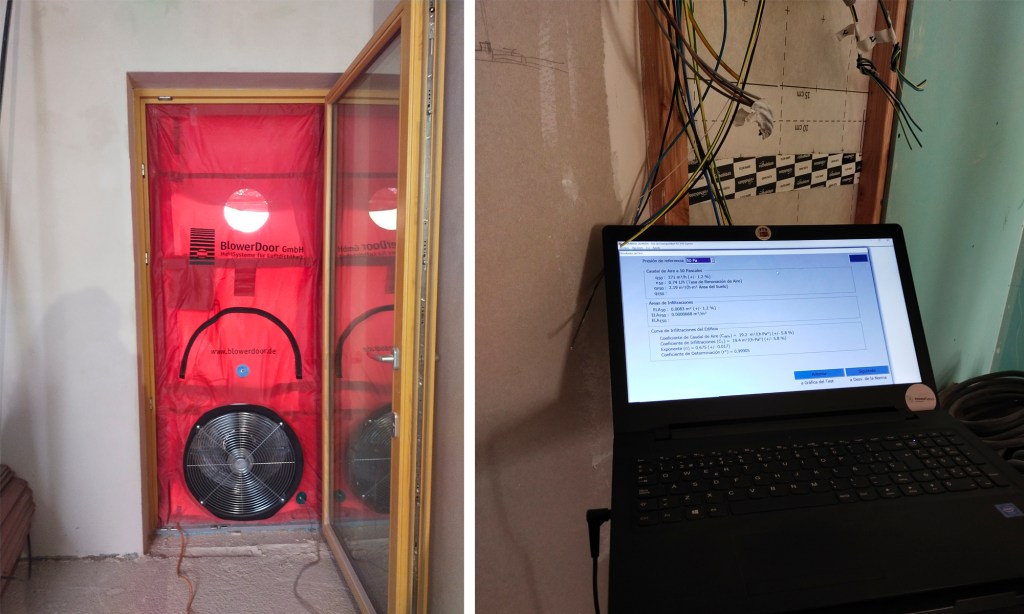

Blowerdoor en vivienda en Puigcerdà
Si tenemos un resultado de 1 renovación hora significa que renovamos todo el volumen de aire del edificio en una hora a través de las infiltraciones en las condiciones de 50Pa de diferencia de presión.
¡Hemos conseguido 0.6 renovaciones hora! ¿Pero, qué significa eso?
Para certificar Passivhaus el valor al que debemos llegar es de n50=0,6 h¯¹ y 1 h¯¹ en Enerphit a una diferencia de presión de 50 pascales entre el interior y el exterior del edificio mientras que para cumplir con el CTE entre 3 y 6 h¯¹.
El aire que pasa por el ventilador es el aire que entra por los huecos de la fachada así que es evidente que tanto por eficiencia energética como por salubridad, reducción de ruidos y confort queremos evitar este aire.
Para que os hagáis una idea, el resultado de n50=0,6 h¯¹ equivale a un área de fuga equivalente de 8x8cm para una vivienda de 150m2 en Planta baja .1
¿Cuánto más bajo el valor tiene más calidad el edificio?
Si el edificio es mejor o peor no lo determina ese número ya que no es lo mismo que haya un gran agujero en la casa que pequeñas infiltraciones normales por cada una de las ventanas ni es lo mismo un edificio grande con resultado de 0,6 h¯¹ que uno pequeño ya que este valor es una proporción. Es por eso en edificios grandes se pide justificar también el q50 donde entra en juego la superficie de fachada.

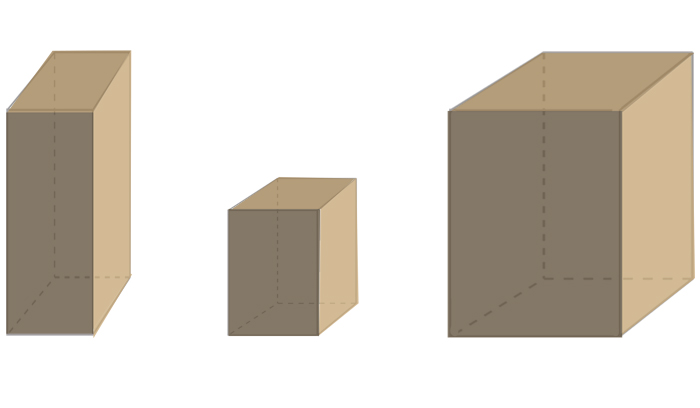

En la imagen si todos los edificios cumplen con 0,6 h¯¹ el más hermético es el del medio.
¿Entonces, es bueno o malo que un edificio sea estanco?
Desde la bioconstrucción muchas veces se critica la estanqueidad como algo negativo y es cierto que si ésta no va acompañada de una buena ventilación podría ser así ya que gran parte de los tóxicos en nuestro hogar son volátiles y se quedaran en el interior si no hay un intercambio de aire.
Otra de las críticas es que parece que hermeticidad al paso del aire sea vivir en una casa rodeada de plástico, una casa que no respira. Esto no tiene por qué ser así ya que la estanqueidad al aire y al vapor son magnitudes físicas diferentes.
Evitar infiltraciones no deseadas siempre es algo positivo para el buen funcionamiento de los edificios pero es cierto que si trabajamos valorando la salud no todos los materiales son igual de adecuados.
Foto de celebración del buen resultado del blowerdoor de obra de la Vivienda en la Garriga. Azorín del rio arquitectura, Tes tocs fusta, Elke wood windows, Rothoblass, Victoria Merchán Val
En próximos posts hablaré de cómo se consigue la estanqueidad y que opciones tenemos para hacer un edificio estanco y al mismo tiempo transpirable.
1-el área de fuga dependerá del volumen del edificio no siempre es la misma
